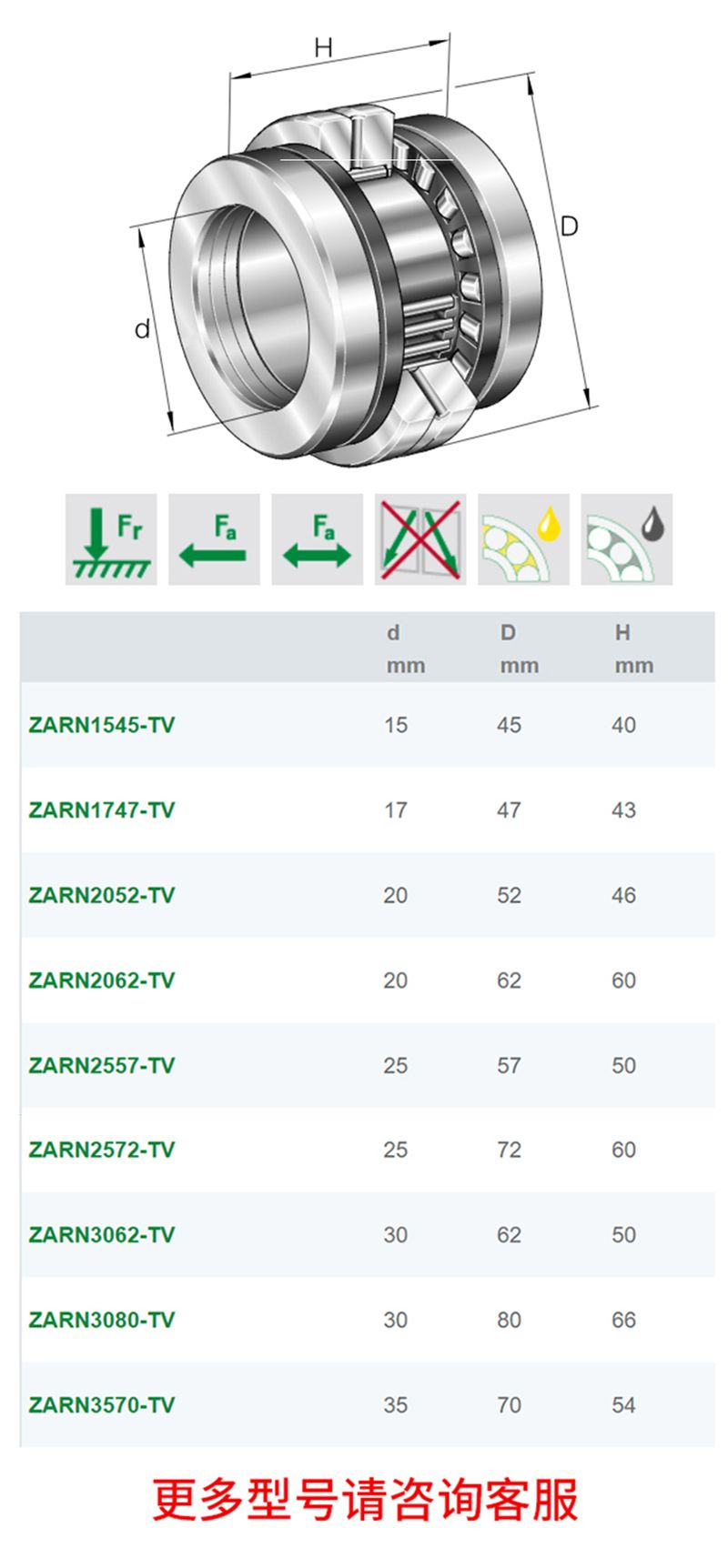

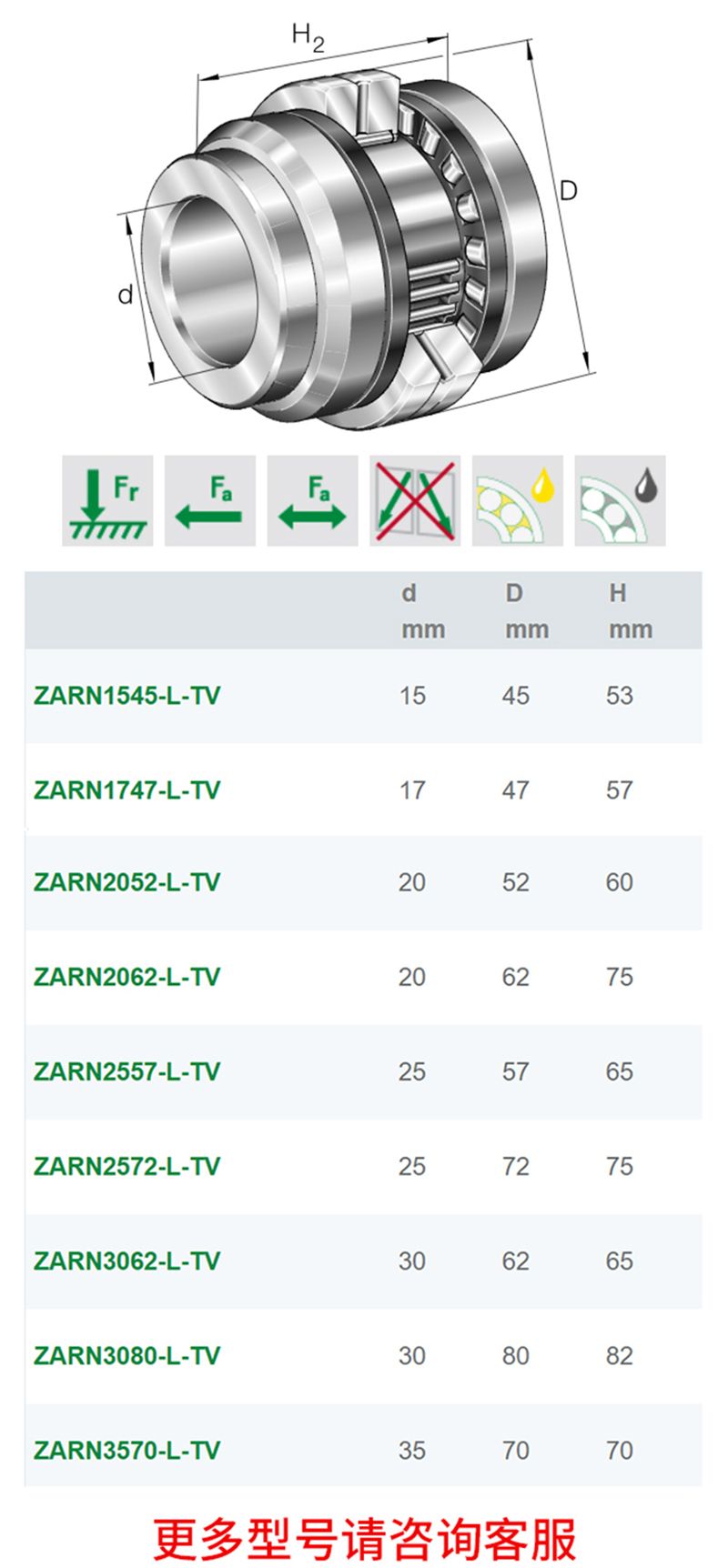

ZARN2052-L-TV/ZARN2052-TV 滾針 / 推力圓柱滾子軸承包括一個有徑向和軸向滾道的外圈、兩個軸圈、一個內圈、一個徑向滾針和保持架組件、兩個推力

圓柱滾子和保持架組件。軸承提供有帶或不帶安裝孔的型號。

徑向和軸向承載能力 除了徑向力，軸承還可以承受兩個方向的軸向力和傾覆力矩。

預載和內部游隙 外圈、內圈和軸向保持架相互匹配，因此采用 INA 精密鎖緊螺母預緊后，軸承可以實現軸向無游隙。軸承內部徑向游隙遵循標準

Group 2，符合 ISO 5753-1 （DIN 620-4）。

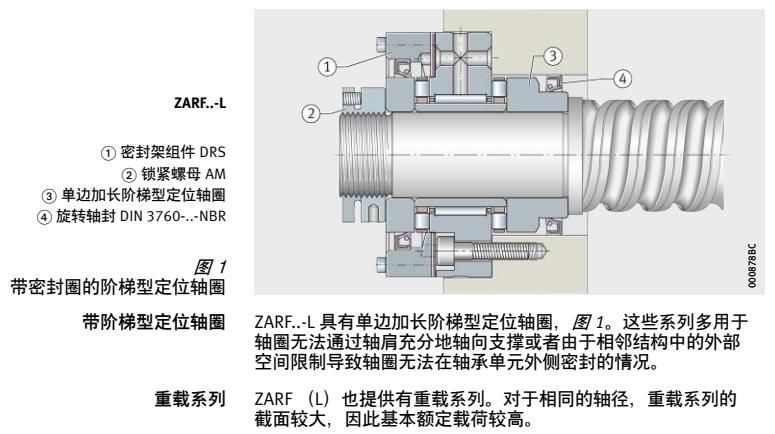

螺栓安裝的軸承 滾針 / 推力圓柱滾子軸承 ZARF （L）的外圈上有孔。這些孔用于通過螺栓直接安裝在相鄰結構上或徑向定位孔中，圖 1。

軸承外圈是螺栓安裝，因此可以省去額外所需要的軸承壓蓋和選配工作。軸承通過鎖緊螺母 AM 或 ZM （A）鎖緊到軸上。

帶密封組件 為了使設計更簡潔，推薦使用密封架組件 DRS，圖 1。

密封架組件在外圈上對中并密封保護軸承不受外界因素影響。
